前言

项目中使用的是 Fresco，很基础的一个图片加载框架，到处都在使用，所以还是有必要去了解以下。通过对 Fresco 的大致源码阅读，可能刚刚开始会很蒙，因为不管是代码风格还是规模，甚至命名，来回跳来跳去，确实不太容易。
主要对其的大致流程进行梳理和整理。太细的细节我也没有太清晰的深入的看，后续有时间会把细节看了。现在主要关注流程和思想。
博客参考：https://juejin.cn/post/6844903559280984071

基本写法

1	simpleDraweeView.setImageURI("url")

我们从最简单的开始。注意这里我们仅仅分析流程。

源码分析

需要知道的基本概念和作用

SimpleDraweeView：最终继承 ImageView。
Hierarchy: 绘制图片等。
Controller：控制数据获取等。
DraweeHolder: SimpleDraweeView 持有，自身持有 Hierarchy 和 Controller。
DataSource：一个图片请求一个 DataSource，其内部包含 Producer 串。
Producer：对图片的每一个操作，比如请求网络获取数据、从内存、从磁盘中获取图片等。
Consumer：每一个 Producer 对于一个 Consumer，接收底部的结果自己处理下，把自己处理的结果像上面抛。可以理解为一个回调。

图片绑定展示

从最简单的来，我们看看图片是怎么展示的，因为 SimpleDraweeView 是最后都是继承的 ImageView, 所以图片最后肯定是设置在 ImageView 了。

// DraweeView
public void setController(@Nullable DraweeController draweeController) {
    // ......
    super.setImageDrawable(mDraweeHolder.getTopLevelDrawable());
}

// DraweeHolder
public @Nullable Drawable getTopLevelDrawable() {
    return mHierarchy == null ? null : mHierarchy.getTopLevelDrawable();
}

// GenericDraweeHierarchy
public Drawable getTopLevelDrawable() {
    return mTopLevelDrawable;
}

可以我们看到设置了 ImageView 的 drawble。设置的是 Hierarchy 的 topLevelDrawable。所以 ImageView 的绘制是交给 Hierarchy 处理的。至于 Hierarchy 是展示各种图片的呢，可以点进去看看，其是它是一层一层的，其中 mActualImageWrapper 就是成功后设置的图片层。

图片的请求

图片请求的逻辑在 Controller 中，我们一步步的看下。

// SimpleDraweeView
public void setImageURI(Uri uri, @Nullable Object callerContext) {
    DraweeController controller =
        mControllerBuilder
            .setCallerContext(callerContext)
            .setUri(uri)
            .setOldController(getController())
            .build();
    setController(controller);
}

// AbstractDraweeControllerBuilder
public AbstractDraweeController build() {
    // ......
    return buildController();
}

protected AbstractDraweeController buildController() {
    // ......
    AbstractDraweeController controller = obtainController();
    // ......
    return controller;
}

// PipelineDraweeControllerBuilder
protected PipelineDraweeController obtainController() {
    try {
          // .....
          PipelineDraweeController controller;
          controller.initialize(
              obtainDataSourceSupplier(controller, controllerId),
              controllerId,
              getCacheKey(),
              getCallerContext(),
              mCustomDrawableFactories,
              mImageOriginListener);
              // ......
          return controller;
    } finally {
        // ......
    }
}

// AbstractDraweeControllerBuilder
protected Supplier<DataSource<IMAGE>> obtainDataSourceSupplier(
  final DraweeController controller, final String controllerId) {
    Supplier<DataSource<IMAGE>> supplier = null;
    if (mImageRequest != null) {
      supplier = getDataSourceSupplierForRequest(controller, controllerId, mImageRequest);
    } else if (mMultiImageRequests != null) {

    }
    return supplier;
}

protected Supplier<DataSource<IMAGE>> getDataSourceSupplierForRequest(
  final DraweeController controller, String controllerId, REQUEST imageRequest) {
    return getDataSourceSupplierForRequest(
        controller, controllerId, imageRequest, CacheLevel.FULL_FETCH);
}

protected Supplier<DataSource<IMAGE>> getDataSourceSupplierForRequest(
  final DraweeController controller,
  final String controllerId,
  final REQUEST imageRequest,
  final CacheLevel cacheLevel) {
final Object callerContext = getCallerContext();
return new Supplier<DataSource<IMAGE>>() {
  @Override
  public DataSource<IMAGE> get() {
    return getDataSourceForRequest(
        controller, controllerId, imageRequest, callerContext, cacheLevel);
  }

  @Override
  public String toString() {
    return Objects.toStringHelper(this).add("request", imageRequest.toString()).toString();
  }
};
}

// PipelineDraweeControllerBuilder
protected DataSource<CloseableReference<CloseableImage>> getDataSourceForRequest(
  DraweeController controller,
  String controllerId,
  ImageRequest imageRequest,
  Object callerContext,
  AbstractDraweeControllerBuilder.CacheLevel cacheLevel) {
    return mImagePipeline.fetchDecodedImage(
        imageRequest,
        callerContext,
        convertCacheLevelToRequestLevel(cacheLevel),
        getRequestListener(controller),
        controllerId);
}

// ImagePipeline
public DataSource<CloseableReference<CloseableImage>> fetchDecodedImage(
  ImageRequest imageRequest,
  @Nullable Object callerContext,
  ImageRequest.RequestLevel lowestPermittedRequestLevelOnSubmit,
  @Nullable RequestListener requestListener,
  @Nullable String uiComponentId) {
    try {
      Producer<CloseableReference<CloseableImage>> producerSequence =
          mProducerSequenceFactory.getDecodedImageProducerSequence(imageRequest);
      return submitFetchRequest(
          producerSequence,
          imageRequest,
          lowestPermittedRequestLevelOnSubmit,
          callerContext,
          requestListener,
          uiComponentId);
    } catch (Exception exception) {
      return DataSources.immediateFailedDataSource(exception);
    }
}

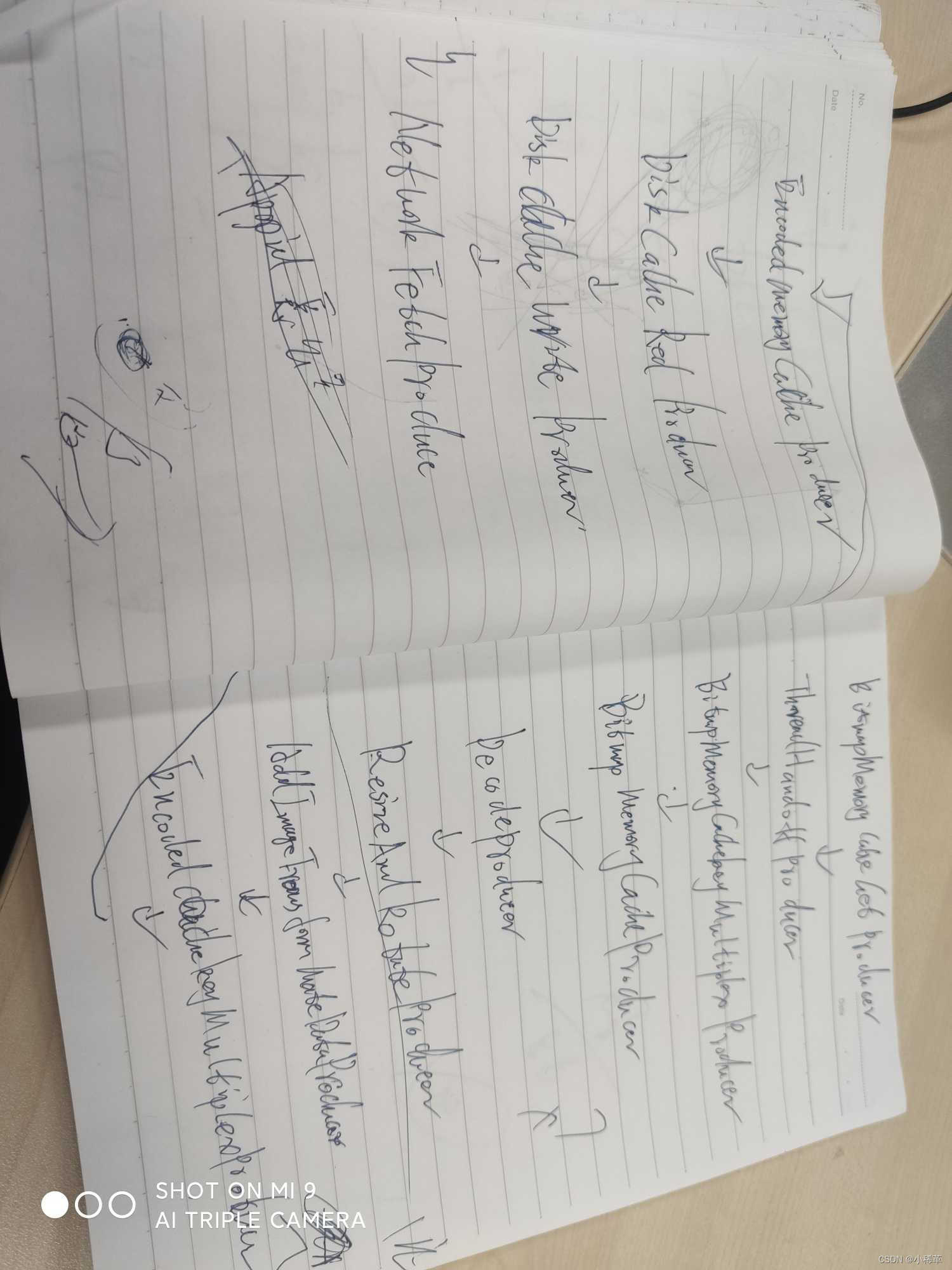

其中 getDecodedImageProducerSequence 就是得到该请求的 Producer 串。我们先讲下 Producer 及 Consumer 是什么，是怎么的原理。
怎么说呢 Producer 和 Consumer 有点像装饰着模式，但也不全对哈。每一个对图片的处理或者获取都是一个 Producer， Consumer 看着是一个消费者，也是也就是一个回调而已，让自己可以通知上面结果，也可以拿到下面的结果反馈。简单的举个例子哈。
我们都知道图片加载框架基本都是三级缓存的，那么我们就以这个为例简单的说下 Fresco 中的处理逻辑。我们先明确，我们先去内存中获取，获取到了，就返回出去，如果没有就去磁盘里获取，如果获取到了，就返回，返回前肯定要加入到内存中，如果磁盘还未获取到的话，就去网络获取，获取到了就返回，返回前会存磁盘，存内存。
OK 根据上面的逻辑，我们伪代码实现下哈。 (自己根据 Fresco 的逻辑简易伪代码描述哈，只是描述处理逻辑，跟 Fresco 的代码没有任何关系哈)
我们先看下 Consumer 和 Producer 协议，仅仅就是一个回调。

// Consumer 协议
interface Consumer {
    fun onSuccess(image)
}

// Producer 协议
interface Producer {
    fun handle(Consumer)
}

我们看下各个 Producer 怎么写呢

// 内存
class MemoryProducer: Producer {

    private lateinit var mProducer: Producer

    MemoryProducer(Producer producer) {
        this.mProducer = producer
    }

    override fun handle(consumer: Consumer) {
        // 1. 先读缓存, 成功后直接返回
        if(内存中存在这个图片) {
            consumer.onSuccess(image)
            return
        }
        // 2. 内存中不存在的话, 那么我们交给下一个 Producer。
        mProducer.handle(MemoryConsumer(consumer))
    }

    private class MemoryConsumer: Consumer {

        private lateinit var mConsumdr: Consumer
        MemoryConsumer(consumer: Consumer) {
            this.mConsumer = consumer
        }

        override fun onSuccess(image) {
            1. 保存到内存中
            // ......
            2. 回调出去
            mConsumer.onSuccess(image)
        }
    }
}

// 磁盘
class DiskProducer: Producer {

    private lateinit var mProducer: Producer

    DiskProducer(Producer producer) {
        this.mProducer = producer
    }

    override fun handle(consumer: Consumer) {
        // 1. 先读磁盘, 成功后直接返回
        if(磁盘中存在这个图片) {
            consumer.onSuccess(image)
            return
        }
        // 2. 内存中不存在的话, 那么我们交给下一个 Producer。
        mProducer.handle(DiskConsumer(consumer))
    }

    private class DiskConsumer: Consumer {

        private lateinit var mConsumdr: Consumer
        DiskConsumer(consumer: Consumer) {
            this.mConsumer = consumer
        }

        override fun onSuccess(image) {
            1. 保存到磁盘中
            // ......
            2. 回调出去
            mConsumer.onSuccess(image)
        }
    }
}

// 网络
class NetProducer: Producer {
    override fun handle(consumer: Consumer) {
        // 从网络中获取图片
        if(从网络获取成功了) {
            consumer.onSuccess(image)
        }
    }
}

通过上面的伪代码实现中很清晰的看出其功能，我们看看怎么把他们串起来

// 内存 -> 磁盘 -> 网络
// FinalResult 就是我们最终要拿到的图片的回调。 即继承了 Consumer。
val finalResult = object: Consumer {
    override fun onSuccess(image) {
        // 最终成功的图片回调
    }
}

// 根据顺序串起来
val netProducer = NetProducer()
val diskProducer = DiskProducer(netProducer)
val memoryPrducer = MemoryProducer(disProducer)

// 开始处理
memoryProducer.handle(finalResult)

通过上面的简易伪代码，你明白了吗？！
ok, 上面的伪代码看懂后, 我们就直接往下看，跨越太远，再把分析的代码最后复制下来

public DataSource<CloseableReference<CloseableImage>> fetchDecodedImage(
  ImageRequest imageRequest,
  @Nullable Object callerContext,
  ImageRequest.RequestLevel lowestPermittedRequestLevelOnSubmit,
  @Nullable RequestListener requestListener,
  @Nullable String uiComponentId) {
    try {
      Producer<CloseableReference<CloseableImage>> producerSequence =
          mProducerSequenceFactory.getDecodedImageProducerSequence(imageRequest);
      return submitFetchRequest(
          producerSequence,
          imageRequest,
          lowestPermittedRequestLevelOnSubmit,
          callerContext,
          requestListener,
          uiComponentId);
    } catch (Exception exception) {
      return DataSources.immediateFailedDataSource(exception);
    }
}

其中 getDecodedImageProducerSequence 就是获取了 Producer 串，我们就在分析了。我们看下 submitFetchRequest 方法。

// ImagePipeline
private <T> DataSource<CloseableReference<T>> submitFetchRequest(
  Producer<CloseableReference<T>> producerSequence,
  ImageRequest imageRequest,
  ImageRequest.RequestLevel lowestPermittedRequestLevelOnSubmit,
  @Nullable Object callerContext,
  @Nullable RequestListener requestListener,
  @Nullable String uiComponentId) {

    try {
      return CloseableProducerToDataSourceAdapter.create(
          producerSequence, settableProducerContext, requestListener2);
    } catch (Exception exception) {
    } finally {
    }
}

// CloseableProducerToDataSourceAdapter
public static <T> DataSource<CloseableReference<T>> create(
  Producer<CloseableReference<T>> producer,
  SettableProducerContext settableProducerContext,
  RequestListener2 listener) {
    CloseableProducerToDataSourceAdapter<T> result =
        new CloseableProducerToDataSourceAdapter<T>(producer, settableProducerContext, listener);
    return result;
}

protected AbstractProducerToDataSourceAdapter(
  Producer<T> producer,
  SettableProducerContext settableProducerContext,
  RequestListener2 requestListener) {
    producer.produceResults(createConsumer(), settableProducerContext);
}

看到 producer.produceResults(createConsumer(), settableProducerContext); 这一行了吧，这个就是开始执行 Producer 串了哈。我们现在只关心下拿到数据后回调出来做了什么事情。也就是看看 createConsumer() 方法。

// AbstractProducerToDataSourceAdapter
private Consumer<T> createConsumer() {
    return new BaseConsumer<T>() {
      @Override
      protected void onNewResultImpl(@Nullable T newResult, @Status int status) {
        AbstractProducerToDataSourceAdapter.this.onNewResultImpl(
            newResult, status, mSettableProducerContext);
      }

      @Override
      protected void onFailureImpl(Throwable throwable) {
        AbstractProducerToDataSourceAdapter.this.onFailureImpl(throwable);
      }

      @Override
      protected void onCancellationImpl() {
        AbstractProducerToDataSourceAdapter.this.onCancellationImpl();
      }

      @Override
      protected void onProgressUpdateImpl(float progress) {
        AbstractProducerToDataSourceAdapter.this.setProgress(progress);
      }
    };
}

protected void onNewResultImpl(@Nullable T result, int status, ProducerContext producerContext) {
boolean isLast = BaseConsumer.isLast(status);
    if (super.setResult(result, isLast, getExtras(producerContext))) {
      if (isLast) {
        mRequestListener.onRequestSuccess(mSettableProducerContext);
      }
    }
}

我们看下 super.setResult() 方法。

// AbstractDataSource
protected boolean setResult(
  @Nullable T value, boolean isLast, @Nullable Map<String, Object> extras) {
    setExtras(extras);
    boolean result = setResultInternal(value, isLast);
    if (result) {
      notifyDataSubscribers();
    }
    return result;
}

private void notifyDataSubscribers() {
    final boolean isFailure = hasFailed();
    final boolean isCancellation = wasCancelled();
    for (Pair<DataSubscriber<T>, Executor> pair : mSubscribers) {
      notifyDataSubscriber(pair.first, pair.second, isFailure, isCancellation);
    }
}

protected void notifyDataSubscriber(
  final DataSubscriber<T> dataSubscriber,
  final Executor executor,
  final boolean isFailure,
  final boolean isCancellation) {
    Runnable runnable =
        new Runnable() {
          @Override
          public void run() {
            if (isFailure) {
              dataSubscriber.onFailure(AbstractDataSource.this);
            } else if (isCancellation) {
              dataSubscriber.onCancellation(AbstractDataSource.this);
            } else {
              dataSubscriber.onNewResult(AbstractDataSource.this);
            }
          }
        };
    final DataSourceInstrumenter instrumenter = getDataSourceInstrumenter();
    if (instrumenter != null) {
      runnable = instrumenter.decorateRunnable(runnable, "AbstractDataSource_notifyDataSubscriber");
    }
    executor.execute(runnable);
}

看着是通过 dataSubscriber 反馈回调出去了，我们来看着这个 dataSubscriber 是啥。
首先我们直观的先去找，就是 mSubscribers 成员变量循环然后回调出去的，我们看看这个 mSubscribers 是什么时候 add 的。

@Override
public void subscribe(final DataSubscriber<T> dataSubscriber, final Executor executor) {
  Preconditions.checkNotNull(dataSubscriber);
  Preconditions.checkNotNull(executor);
  boolean shouldNotify;

  synchronized (this) {
    if (mIsClosed) {
      return;
    }

    if (mDataSourceStatus == DataSourceStatus.IN_PROGRESS) {
      mSubscribers.add(Pair.create(dataSubscriber, executor));
    }

    shouldNotify = hasResult() || isFinished() || wasCancelled();
  }

  if (shouldNotify) {
    notifyDataSubscriber(dataSubscriber, executor, hasFailed(), wasCancelled());
  }
}

发现 add 的时候只有这个地方进行了 add。那么我们点下这个方法我们看看是哪里调用的呢？

// AbstractDraweeController
protected void submitRequest() {
    final DataSubscriber<T> dataSubscriber =
        new BaseDataSubscriber<T>() {
          @Override
          public void onNewResultImpl(DataSource<T> dataSource) {
            // isFinished must be obtained before image, otherwise we might set intermediate result
            // as final image.
            boolean isFinished = dataSource.isFinished();
            boolean hasMultipleResults = dataSource.hasMultipleResults();
            float progress = dataSource.getProgress();
            T image = dataSource.getResult();
            if (image != null) {
              onNewResultInternal(
                  id, dataSource, image, progress, isFinished, wasImmediate, hasMultipleResults);
            } else if (isFinished) {
              onFailureInternal(id, dataSource, new NullPointerException(), /* isFinished */ true);
            }
          }

          @Override
          public void onFailureImpl(DataSource<T> dataSource) {
            onFailureInternal(id, dataSource, dataSource.getFailureCause(), /* isFinished */ true);
          }

          @Override
          public void onProgressUpdate(DataSource<T> dataSource) {
            boolean isFinished = dataSource.isFinished();
            float progress = dataSource.getProgress();
            onProgressUpdateInternal(id, dataSource, progress, isFinished);
          }
        };
    mDataSource.subscribe(dataSubscriber, mUiThreadImmediateExecutor);
}

发现是在 AbstractDraweeController 中 submitRequest 调用的。继续点 submitRequest。可以发现只有两个地方，一个是点击相关的，这个是用户点击加载的，比如重新加载，这个我们不分析了，我们看看另一个地方的调用。

// AbstractDraweeController
public void onAttach() {
    mIsAttached = true;
    if (!mIsRequestSubmitted) {
      submitRequest();
    }
}

在 AbstractDraweeController onAttach 时调用的。那 Controller 的 onAttach 是什么时候调用的。

// DraweeHolder
private void attachController() {
    mIsControllerAttached = true;
    if (mController != null && mController.getHierarchy() != null) {
      mController.onAttach();
    }
}

当然也可以再次点击下。

public void setController(@Nullable DraweeController draweeController) {
    boolean wasAttached = mIsControllerAttached;
    if (wasAttached) {
      detachController();
    }

    // Clear the old controller
    if (isControllerValid()) {
      mEventTracker.recordEvent(Event.ON_CLEAR_OLD_CONTROLLER);
      mController.setHierarchy(null);
    }
    mController = draweeController;
    if (mController != null) {
      mEventTracker.recordEvent(Event.ON_SET_CONTROLLER);
      mController.setHierarchy(mHierarchy);
    } else {
      mEventTracker.recordEvent(Event.ON_CLEAR_CONTROLLER);
    }

    if (wasAttached) {
      attachController();
    }
}

这个方法熟悉吗？哈哈，对了就是在设置 url 去加载图片时去设置了 controller

simpleDraweeView.setImageURI("url")

// SimpleDraweeView
public void setImageURI(Uri uri, @Nullable Object callerContext) {
    DraweeController controller =
        mControllerBuilder
            .setCallerContext(callerContext)
            .setUri(uri)
            .setOldController(getController())
            .build();
    setController(controller);
}

// DraweeView
public void setController(@Nullable DraweeController draweeController) {
    mDraweeHolder.setController(draweeController);
    super.setImageDrawable(mDraweeHolder.getTopLevelDrawable());
}

哈哈，串起来了吧，所以也可以知道另一方面只有在设置 Controller 才展示数据的哈。
可能你有点疑惑，就是加载图片是异步的，但是看着这个 setController 是在主线程设置回调了，那么怎么可以在加载图片回来后保证 setController 过了呢。不用担心这个，你想想，如果图片回调过来后，还没有 setController，那么 mSubscribers 就为空，所以不会更新图片，但是图片已经加载好了哈这个时候，在 setController 时又会在订阅 DataSource 去判断是否有结果，有的话再次更新。如果是setController 比异步加载图片先返回的话，那么直接就异步回来后通过 mSubscribers 去通知更新了哈。

最后附上张丑图

在这里插入图片描述
